همانطور که می دانید مقاوم سازی ساختمان سبب افزایش طول عمر سازه و همچنین کاهش خسارات در اثر گذر زمان و شرایط آب و هوایی خواهد شد.
بدین ترتیب بسیار مهم است که این پروسه چگونه و با استفاده از چه روشی انجام شود.
در ادامه به بررسی مقاوم سازی با بهره گیری از روش پیش تنیدگی، مزایا و کاربرد های آن خواهیم پرداخت.
مقاوم سازی پیش تنیدگی و پس کشیدگی
پیش تنیدگی یکی از مناسب ترین روش ها برای مقاوم سازی ساختمان ها می باشد. در واقع این روش تاثیر فراوانی در بالا بردن میزان مقاومت بتن دارد.
طریقه مقاوم سازی به روش پیش تنیدگی به این صورت است که با اعمال تنش های ثابت در بتن، تنش های ایجاد شده توسط بار های زنده و مرده کاهش یافته که این امر سبب افزایش ظرفیت باربری عضو مورد نظر خواهد شد.
به منظور وارد کردن تنش های فشاری به بتن معمولا فولاد های پیش تنیده نظیر: سیم ها، رشته ها و میله ها مورد استفاده قرار می گیرند.
در این سیستم تاندون ها یا قبل از بتن ریزی و یا بعد از بتن ریزی کشیده خواهند شد که این روش ها به پیش کشیدگی و پس کشیدگی معروف می باشند.
لازم به ذکر است که مقاوم سازی به روش پیش تنیدگی کاربرد های فراوانی در اجرای پل های عریض، پارکینگ های وسیع، ورزشگاه ها و… دارد.
توجه داشته باشید در پروسه اجرای مقاوم سازی به روش پیش تنیدگی از بکارگیری بتن ضعیف خودداری کرده و بتن های بسیار مقاوم را جایگزین کنید.
چرا که بتن های ضعیف به مرور زمان، با قرار گیری در معرض فشار و تاثیرات آب و هوایی دچار ترک خوردگی و تخریب خواهند شد.
البته به طور معمول در روش پیش تنیدگی از بتن هایی با مقاومت فشاری بسیار بالا که در برابر اعمال کشش و برش نیز مقاوم هستند، استفاده می شود.
مزایای معماری مقاوم سازی پیش تنیدگی
از مهم ترین مزیت های مقاوم سازی به روش پیش تنیدگی از نظر معماری می توان به موارد زیر اشاره کرد:
– کاهش ارتفاع طبقات و کل سازه
– استفاده در پلان های نا منظم
– اجرای کنسول های بسیار بزرگ
– افزایش فضای مفید جهت بهره برداری
– انعطاف پذیری بالا
– حذف آویز تیر ها
– امکان استفاده در سقف های مسطح
– اجرای بازشو های بسیار بزرگ
– کاهش تعداد ستون ها
– امکان عبور بیشتر تاسیسات
مزایای سازه ای مقاوم سازی پیش تنیدگی
اصلی ترین مزیت های مقاوم سازی به روش پیش تنیدگی از نظر سازه ای به شرح زیر می باشد:
– به حداقل رساندن ترک خوردگی ها
– ساخت قطعات بتنی پیش ساخته و بسیار سبک
– افزایش مقاومت و پایداری بتن
– کاهش تغییر شکل و خیز سازه
– پایین آوردن ابعاد فونداسیون
– کاهش ارتفاع تیر ها
– مقام سازی سقف در برابر زلزله
– کاهش ارتعاشات ایجاد شده در اثر اعمال نیرو های دینامیکی
– بالا بردن میزان باربری عضو بتنی پیش تنیده
– استفاده بهینه از مصالح بتنی
– پایین آوردن وزن مرده سازه
انواع روش های مقاومت سازی پیش تنیدگی
همانطور که پیش تر نیز به آن اشاره شد، مقاوم سازی با بهره گیری از روش پیش تنیدگی به 2 صورت پیش کشیدگی و پس کشیدگی انجام می پذیرد که در ادامه این مطلب به طور خلاصه به نحوه اجرای آن ها خواهیم پرداخت.
مقاوم سازی به روش پیش کشیدگی
به منظور اجرای این روش ابتدا کابل ها بر روی بستری از پیش ساخته شده و در فاصله میان 2 سر انتهایی، کشیده می شوند. در ادامه عملیات بتن ریزی انجام و مقاوم سازی صورت می گیرد.
سپس کابل های پیش تنیده در 2 قسمت انتهایی تیر ها بریده شده و نیروی پیش تنیدگی به صورت نیروی فشاری بر عضو اعمال می شود.
مقاوم سازی به روش پس کشیدگی
در پروسه اجرای این روش یک حفره درون بتن ایجاد شده و از این طریق کابل ها را از داخل بتن عبور می دهند. توجه داشته باشید که عبور کابل ها به صورتی بوده که هر دو سر آن از غلاف بیرون زده است.
در نهایت برخلاف روش پیش کشیدگی، بعد از عملیات بتن ریزی و رسیدن بتن به مقاومت مورد نظر، کابل ها کشیده خواهند شد.
2 روش مقاوم سازی پس کشیدگی
روش پس کشیدگی انواع گوناگونی دارد که در ادامه شما را با 3 نوع آن آشنا می کنیم.
1. پس کشیدگی به روش چسبیده چند رشته مسطح
باید بدانید که در این سیستم کابل های موجود در میان غلاف توسط گروت با بتن ارتباط بر قرار می کنند. همچنین در روش چسبیده چند رشته مسطح، یک لوله فلزی و یا پلاستیکی داخل بتن تعبیه شده که دو یا چند کابل از داخل آن عبور داده می شود.
سپس کابل ها با استفاده از یک جک کششی بسیار بزرگ مهار و کشیده شده و در آخر با بهره گیری از روش تزریق گروت، لوله های داکت پر خواهند شد.
از اصلی ترین مزیت های تزریق گروت می توان به پیشگیری از خوردگی و تامین نیروی کششی کابل ها اشاره کرد.
در نهایت بعد از دستیابی گروت به مقاومت مورد نظر، عملیات کشش آغاز می شود.
نکاتی که در مورد پس کشیدگی به روش چسبیده چند رشته مسطح باید بدانید:
تعدادی کابل در داخل غلاف های فلزی قرار گرفته و به یک مهار انتهایی وصل می شوند.
مهار انتهایی بر روی قالب جای گذاری شده و بعد از عملیات بتن ریزی داخل آن توسط گروت پر خواهد شد.
درگیری آج های روی غلاف با بتن باعث بر قراری ارتباط میان کابل ها و بتن می شود.
این روش در احداث پل، فونداسیون و… کاربرد دارد.

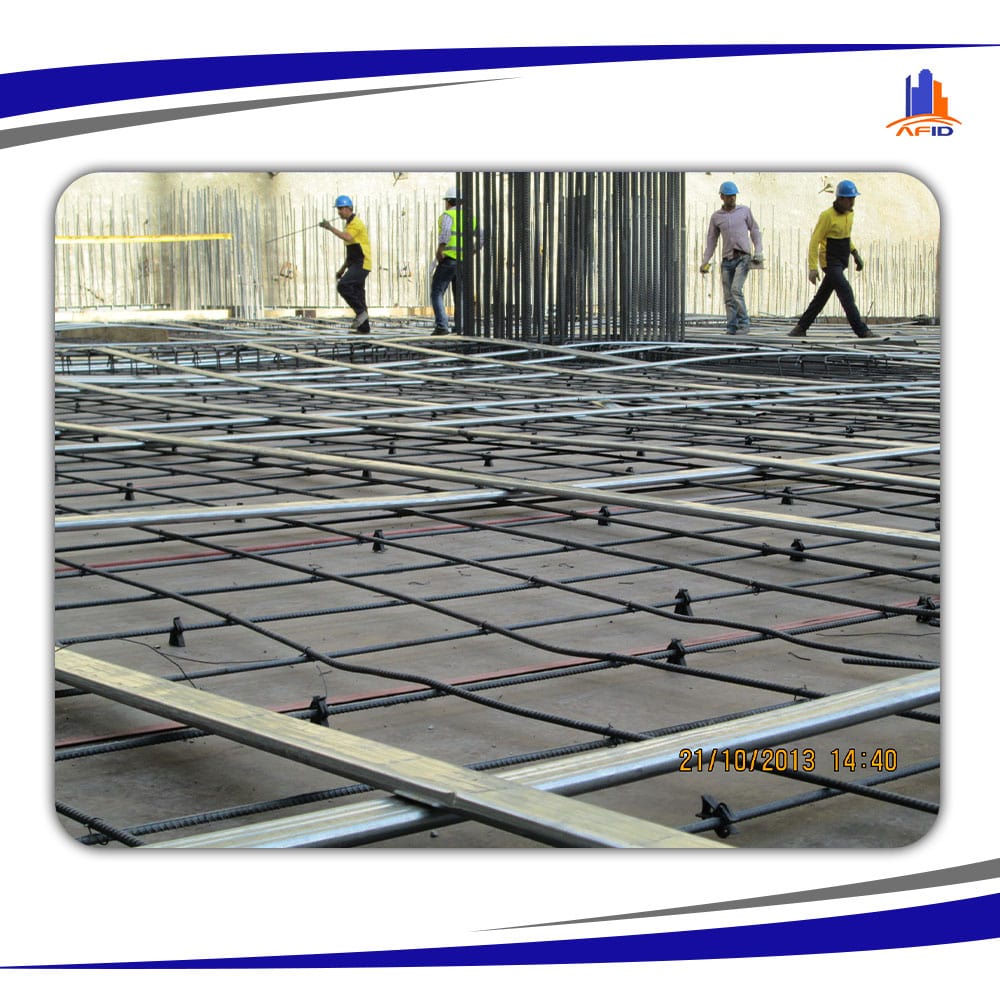

2. پس کشیدگی به روش غیر چسبیده تک رشته ای
هر زمان که بتن سازه دارای ضخامت پایینی باشد و نصب مهار های انتهایی بزرگ تر امکان پذیر نباشد، می توان از سیستم پس کشیدگی به روش غیر چسبیده تک رشته ای بهره گیری کرد.
از طریق این روش کابل های پیش تنیده که از 7 رشته تشکیل شده اند در داخل یک غلاف پلاستیکی قرار می گیرند که با استفاده از نوعی گریس به منظور جلوگیری از خوردگی کاور و سپس توسط یک روکش پلی اتیلن محفوظ خواهند شد.
نکاتی که در مورد پس کشیدگی به روش غیر چسبیده تک رشته ای باید بدانید:
جالب است بدانید با اینکه از کابل های موجود در داخل غلاف پلاستیکی توسط مهار محافظت می شود، اما کابل ها دارای قابلیت حرکت نیز می باشند.
در قسمت اول از یک صفحه سوراخ دار فولادی در کنار گوه های فولادی بهره گیری می شود.
گوه ها به شکل کاملا محکم و ایمنی از کابل ها در داخل خود نگهداری می کنند.
انتقال نیروی فشاری توسط مهار های انتهایی بتن بوده و کابل ها به هیچ عنوان با بتن تماس بر قرار نخواهند کرد.
از آنجایی که اتصالی مابین کابل ها و بتن صورت نمی گیرد، بنابراین دیگر نیازی به انجام عملیات گروت ریزی نمی باشد.
تفاوت های سیستم چسبیده و غیر چسبیده
روش چسبیده:
– بیشترین مصرف آرماتور و کابل
– بالا ترین میزان مقاومت مقاطع
– عدم نیاز نیروی پیش تنیدگی بعد از گروت ریزی به مهار انتهایی
روش غیر چسبیده:
– عدم نیاز به گروت ریزی
– کمترین مصرف آرماتور و کابل
– سرعت بالای اجرا و کاهش هزینه ها
– کاهش افت نیروی پیش تنیدگی
مزایای مقاوم سازی به روش پیش تنیدگی
اساسی ترین مزیت های مقاوم سازی با بهره گیری از روش پیش تنیدگی عبارتند از:
- پیش تنیدگی اجزای ساختمان سبب جلوگیری از آسیب رسانی به بتن حین بارگذاری می شود.
- از آنجایی که بتن در برابر نیرو های کششی مقاومت پایینی دارد، در نتیجه با استفاده از روش پیش تنیدگی می توان این میزان مقامت را به طور قابل توجهی بالا برد.
- افزایش مقاومت بتن در سیستم پیش تنیدگی موجب پیشگیری از ایجاد ترک خوردگی در سازه می شود.
- سازه های اجرا شده به روش پیش تنیدگی در برابر زلزله، شرایط جوی مختلف و… نیز شکل خود را حفظ کرده و بدون نیاز به تعمیرات تا سالیان سال مستحکم باقی خواهند ماند.
- سیستم پیش تنیدگی در ساخت سازه های گوناگونی نظیر: پل ها، مخازن، پارکینگ ها، ساختمان های اداری و مسکونی، مراکز تفریحی، برج ها و… مورد استفاده قرار می گیرند.
- پیش تنیدگی مشکل لرزش ساختمان ها را نیز به صورت چشمگیری برطرف کرده است.
